Instalación
docker compose
En esta sección veremos cómo desplegar un Jenkins Master, un Jenkins Agent conectado por SSH y un servicio Docker-in-Docker (DinD) usando docker-compose. La estructura usa un script setup.sh para generar las claves SSH del agente, un Dockerfile-agent para preparar el contenedor del agente y un docker-compose.yml que orquesta los tres servicios.
Estructura de carpetas y ficheros
Dentro de tu proyecto crea la siguiente jerarquía:
├── Dockerfiles/
│└── Dockerfile-agent
├── docker-certs/
├── workspace/
├── jenkins_agent_keys/
├── docker-compose.yml
└── setup.sh
-
Dockerfiles/Dockerfile-agent
Dockerfile que prepara la imagen del Jenkins Agent con SSH y cliente Docker. -
workspace/
Carpeta local que se montará como workspace compartido entre agent y DinD. -
jenkins_agent_keys/
Directorio dondesetup.shgenerará los ficheros para comunicar Jenkins con el Jenkins agents -
docker-certs/
Directorio dondesetup.shgenerará los certificados ssl para proteger las comunicaciones con el DinD -
docker-compose.yml
Orquestación de los 3 contenedores:jenkins-master,jenkins-agentydocker-dind. -
setup.sh
Script Bash para crear y configurar las claves SSH del agente y generar los certificados TLS.
setup.sh
Este script realiza las siguientes tareas:
- Genera un par de claves RSA de 4096 bits para el agente y copia la clave pública a authorized_keys.
- Crea la autoridad de certificación (CA) y genera los certificados TLS para DinD y para el Jenkins Agent.
#!/bin/bash
# Exit script on error
set -e
echo "Preparing environment for Jenkins deployment..."
# --- 1) SSH keys for Jenkins Agent ---
# Define SSH keys directory
JENKINS_AGENT_KEYS_DIR="./jenkins_agent_keys"
echo "Creating SSH keys directory for Jenkins Agent..."
mkdir -p "$JENKINS_AGENT_KEYS_DIR"
echo "Generating SSH keys for Jenkins Agent..."
if [ ! -f "$JENKINS_AGENT_KEYS_DIR/id_rsa" ]; then
ssh-keygen -t rsa -b 4096 -f "$JENKINS_AGENT_KEYS_DIR/id_rsa" -N ""
chmod 600 "$JENKINS_AGENT_KEYS_DIR/id_rsa"
chmod 644 "$JENKINS_AGENT_KEYS_DIR/id_rsa.pub"
else
echo "SSH keys already exist. Skipping key generation."
fi
echo "Configuring authorized_keys for Jenkins Agent..."
cp "$JENKINS_AGENT_KEYS_DIR/id_rsa.pub" "$JENKINS_AGENT_KEYS_DIR/authorized_keys"
chmod 644 "$JENKINS_AGENT_KEYS_DIR/authorized_keys"
chmod -R 700 "$JENKINS_AGENT_KEYS_DIR"
# --- 2) TLS certificates for Docker-in-Docker and Jenkins Agent ---
# Base directory for certs
CERT_DIR="./docker-certs"
CA_DIR="$CERT_DIR/ca"
SERVER_DIR="$CERT_DIR/server"
CLIENT_DIR="$CERT_DIR/client"
echo "Creating directory structure for TLS certificates..."
mkdir -p "$CA_DIR" "$SERVER_DIR" "$CLIENT_DIR"
# 2.1 Generate CA
echo "Generating CA (if not exists)..."
if [ ! -f "$CA_DIR/ca.pem" ]; then
openssl genrsa -out "$CA_DIR/ca-key.pem" 4096
chmod 600 "$CA_DIR/ca-key.pem"
openssl req -x509 -new -nodes \
-key "$CA_DIR/ca-key.pem" \
-sha256 -days 3650 \
-subj "/CN=OpenSecDevOps-CA" \
-out "$CA_DIR/ca.pem"
else
echo "CA certificate already exists. Skipping CA generation."
fi
# 2.2 Generate and sign server cert for DinD
echo "Generating server certificate for DinD (if not exists)..."
if [ ! -f "$SERVER_DIR/server-cert.pem" ]; then
openssl genrsa -out "$SERVER_DIR/server-key.pem" 4096
chmod 600 "$SERVER_DIR/server-key.pem"
openssl req -new \
-key "$SERVER_DIR/server-key.pem" \
-subj "/CN=docker-dind" \
-out "$SERVER_DIR/server.csr"
cat > "$SERVER_DIR/server-ext.cnf" <<EOF
[ v3_ext ]
subjectAltName = DNS:docker-dind
EOF
openssl x509 -req \
-in "$SERVER_DIR/server.csr" \
-CA "$CA_DIR/ca.pem" \
-CAkey "$CA_DIR/ca-key.pem" \
-CAcreateserial \
-sha256 -days 3650 \
-out "$SERVER_DIR/server-cert.pem" \
-extfile "$SERVER_DIR/server-ext.cnf" \
-extensions v3_ext
rm -f "$SERVER_DIR/server.csr" "$CA_DIR/ca.srl" "$SERVER_DIR/server-ext.cnf"
else
echo "Server certificate already exists. Skipping server cert generation."
fi
# 2.3 Generate and sign client cert for Jenkins Agent
echo "Generating client certificate for Jenkins Agent (if not exists)..."
if [ ! -f "$CLIENT_DIR/cert.pem" ]; then
openssl genrsa -out "$CLIENT_DIR/key.pem" 4096
chmod 600 "$CLIENT_DIR/key.pem"
openssl req -new \
-key "$CLIENT_DIR/key.pem" \
-subj "/CN=jenkins-agent" \
-out "$CLIENT_DIR/client.csr"
openssl x509 -req \
-in "$CLIENT_DIR/client.csr" \
-CA "$CA_DIR/ca.pem" \
-CAkey "$CA_DIR/ca-key.pem" \
-CAcreateserial \
-sha256 -days 3650 \
-out "$CLIENT_DIR/cert.pem"
rm -f "$CLIENT_DIR/client.csr"
chmod 644 "$CLIENT_DIR/cert.pem"
else
echo "Client certificate already exists. Skipping client cert generation."
fi
echo "Linking CA to client directory (for TLS)…"
if [ ! -L "$CLIENT_DIR/ca.pem" ]; then
(cd "$CLIENT_DIR" && ln -s ../ca/ca.pem ca.pem)
else
echo "symlink ca.pem already exists. Skipping."
fi
# Final permissions
chmod -R 600 "$CA_DIR"/*.pem
chmod -R 600 "$SERVER_DIR"/*.pem
chmod -R 600 "$CLIENT_DIR"/*.pem
echo "Environment setup is complete!"
echo "You can now run 'docker-compose up -d' to start Jenkins with TLS enabled."
Dockerfile
Personalización de la imagen de Jenkins Agent con SSH y cliente Docker
FROM jenkins/ssh-agent:latest
RUN apt-get update && apt-get install -y \
apt-transport-https ca-certificates curl gnupg lsb-release
RUN install -m 0755 -d /etc/apt/keyrings \
&& curl -fsSL https://download.docker.com/linux/debian/gpg \
-o /etc/apt/keyrings/docker.asc \
&& chmod a+r /etc/apt/keyrings/docker.asc \
&& echo "deb [arch=$(dpkg --print-architecture) signed-by=/etc/apt/keyrings/docker.asc] \
https://download.docker.com/linux/debian \
$(. /etc/os-release && echo \"$VERSION_CODENAME\") stable" \
| tee /etc/apt/sources.list.d/docker.list > /dev/null
RUN apt-get update && apt-get install -y docker-ce-cli jq curl unzip
RUN usermod -aG docker jenkins
docker-compose.yml
Configuración de los servicios de Jenkins Master, Jenkins Agent y DinD
services:
jenkins-master:
image: jenkins/jenkins:lts-jdk17
container_name: jenkins
restart: unless-stopped
user: 1000:1000
ports:
- "8081:8080"
- "50000:50000"
volumes:
- jenkins_home:/var/jenkins_home:rw
environment:
- JAVA_OPTS=-Dhudson.security.csrf.GlobalCrumbIssuerStrategy=true -Djenkins.security.SystemReadPermission=true
networks:
- jenkins_network
security_opt:
- no-new-privileges:true
read_only: true
tmpfs:
- /tmp:exec,size=2G
healthcheck:
test: ["CMD-SHELL", "curl -f http://localhost:8080/login || exit 1"]
interval: 1m30s
timeout: 10s
retries: 3
deploy:
resources:
limits:
cpus: '2'
memory: 2G
reservations:
cpus: '1'
memory: 1G
jenkins-agent:
build:
context: .
dockerfile: Dockerfiles/Dockerfile-agent
container_name: jenkins-agent
restart: unless-stopped
expose:
- "22"
volumes:
- ./docker-certs/client:/home/jenkins/.docker:ro
- ./docker-certs/ca:/home/jenkins/ca:ro
- jenkins_agent:/home/jenkins/agent:rw
- jenkins_workspace:/home/jenkins/agent/workspace
- type: bind
source: ./jenkins_agent_keys
target: /home/jenkins/.ssh
read_only: true
environment:
- DOCKER_HOST=tcp://docker-dind:2376
- DOCKER_TLS_VERIFY=1
- DOCKER_CERT_PATH=/home/jenkins/.docker
- SSH_PUBLIC_KEY_DIR=/home/jenkins/.ssh
networks:
- jenkins_network
tmpfs:
- /tmp:exec,size=2G
deploy:
resources:
limits:
cpus: '1'
memory: 1G
reservations:
cpus: '0.5'
memory: 512M
docker-dind:
image: docker:dind
container_name: docker-dind
privileged: true
restart: unless-stopped
environment:
- DOCKER_TLS_CERTDIR=
- DOCKER_TLS_VERIFY=1
- DOCKER_CERT_PATH=/certs/client
ports:
- "2376:2376"
volumes:
- ./docker-certs/ca:/certs/ca:ro
- ./docker-certs/server:/certs/server:ro
- ./docker-certs/client:/certs/client:ro
- docker_dind_data:/var/lib/docker
- jenkins_workspace:/workspace
networks:
- jenkins_network
command: >
dockerd
--host=tcp://0.0.0.0:2376
--tlsverify
--tlscacert=/certs/ca/ca.pem
--tlscert=/certs/server/server-cert.pem
--tlskey=/certs/server/server-key.pem
networks:
jenkins_network:
driver: bridge
volumes:
docker_dind_data:
driver: local
jenkins_home:
driver: local
jenkins_agent:
driver: local
jenkins_workspace:
driver: local
driver_opts:
type: none
o: bind,uid=1000,gid=1000
device: ${PWD}/workspace
Puesta en marcha
Generación de certificados
Una vez copiados los archivos en la carpeta del proyecto, ejecuta el script de generación de certificados
oepnsecdevops@vulns:~/jenkins$ ./setup.sh
Preparing environment for Jenkins deployment...
Creating SSH keys directory for Jenkins Agent...
Generating SSH keys for Jenkins Agent...
Generating public/private rsa key pair.
Your identification has been saved in ./jenkins_agent_keys/id_rsa
Your public key has been saved in ./jenkins_agent_keys/id_rsa.pub
The key fingerprint is:
SHA256:16IbGfn7OaRHQhEUlv4ZdB4hYefLACdY1Pqa9I8FIsI oepnsecdevops@vulns
The key\'s randomart image is:
+---[RSA 4096]----+
| =X==.o. |
| ..o=o+o |
| . +.o.. |
| . .+..o.. |
| E S.+oooo |
| . Boo*. |
| +..O . |
| o+.++ |
| . .o+o. |
+----[SHA256]-----+
Configuring authorized_keys for Jenkins Agent...
Creating directory structure for TLS certificates...
Generating CA (if not exists)...
Generating server certificate for DinD (if not exists)...
Certificate request self-signature ok
subject=CN = docker-dind
Generating client certificate for Jenkins Agent (if not exists)...
Certificate request self-signature ok
subject=CN = jenkins-agent
Linking CA to client directory (for TLS)…
Environment setup is complete!
You can now run 'docker-compose up -d' to start Jenkins with TLS enabled.
Aranque de entorno
Inicia los contenedores y obtén la contraseña inicial de administrador de Jenkins
docker compose up --build -d
goldrak@vulns:~/jenkins$ docker compose up --build -d
Compose can now delegate builds to bake for better performance.
To do so, set COMPOSE_BAKE=true.
[+] Building 1.0s (13/13) FINISHED docker:default
=> [jenkins-agent internal] load build definition from Dockerfile-agent 0.1s
=> => transferring dockerfile: 1.15kB 0.0s
=> [jenkins-agent internal] load metadata for docker.io/jenkins/ssh-agent:latest 0.0s
=> [jenkins-agent internal] load .dockerignore 0.1s
=> => transferring context: 2B 0.0s
=> [jenkins-agent 1/8] FROM docker.io/jenkins/ssh-agent:latest 0.0s
=> CACHED [jenkins-agent 2/8] RUN apt-get update && apt-get install -y apt-transport-https ca-certificates curl gnupg lsb-release 0.0s
=> CACHED [jenkins-agent 3/8] RUN install -m 0755 -d /etc/apt/keyrings 0.0s
=> CACHED [jenkins-agent 4/8] RUN curl -fsSL https://download.docker.com/linux/debian/gpg -o /etc/apt/keyrings/docker.asc 0.0s
=> CACHED [jenkins-agent 5/8] RUN chmod a+r /etc/apt/keyrings/docker.asc 0.0s
=> CACHED [jenkins-agent 6/8] RUN echo "deb [arch=$(dpkg --print-architecture) signed-by=/etc/apt/keyrings/docker.asc] https://download.docker.com/linux/debian $(. /etc/os-release && echo "$VERSION_CODENAME") stable" | tee /etc/apt/source 0.0s
=> CACHED [jenkins-agent 7/8] RUN apt-get update && apt-get install -y docker-ce docker-ce-cli jq curl unzip 0.0s
=> CACHED [jenkins-agent 8/8] RUN usermod -aG docker jenkins 0.0s
=> [jenkins-agent] exporting to image 0.1s
=> => exporting layers 0.0s
=> => writing image sha256:c7e2efa9f44f2ad8ab9b623495dd15446c59dec3f1ccf6a7fe7598b988992fb6 0.0s
=> => naming to docker.io/library/jenkins-jenkins-agent 0.1s
=> [jenkins-agent] resolving provenance for metadata file 0.0s
[+] Running 9/9
✔ jenkins-agent Built 0.0s
✔ Network jenkins_jenkins_network Created 0.2s
✔ Volume "jenkins_jenkins_agent" Created 0.1s
✔ Volume "jenkins_docker_dind_data" Created 0.0s
✔ Volume "jenkins_jenkins_workspace" Created 0.1s
✔ Volume "jenkins_jenkins_home" Created 0.0s
✔ Container jenkins-agent Started 3.6s
✔ Container docker-dind Started 3.9s
✔ Container jenkins Started 3.7s
opensecdevops@vulns:~/jenkins$ docker exec -it jenkins cat /var/jenkins_home/secrets/initialAdminPassword
4d3167d9dd9e4ffaafdad5044ab852dc

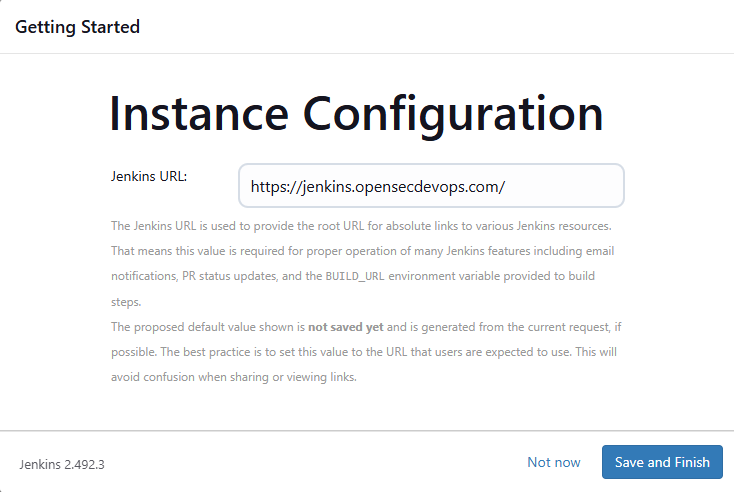

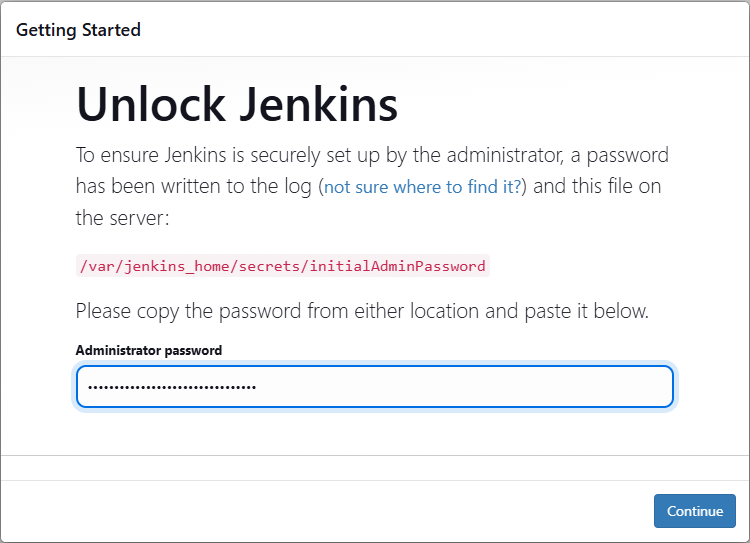

A continuación, accede desde el navegador al dominio configurado de Jenkins y utiliza la contraseña inicial

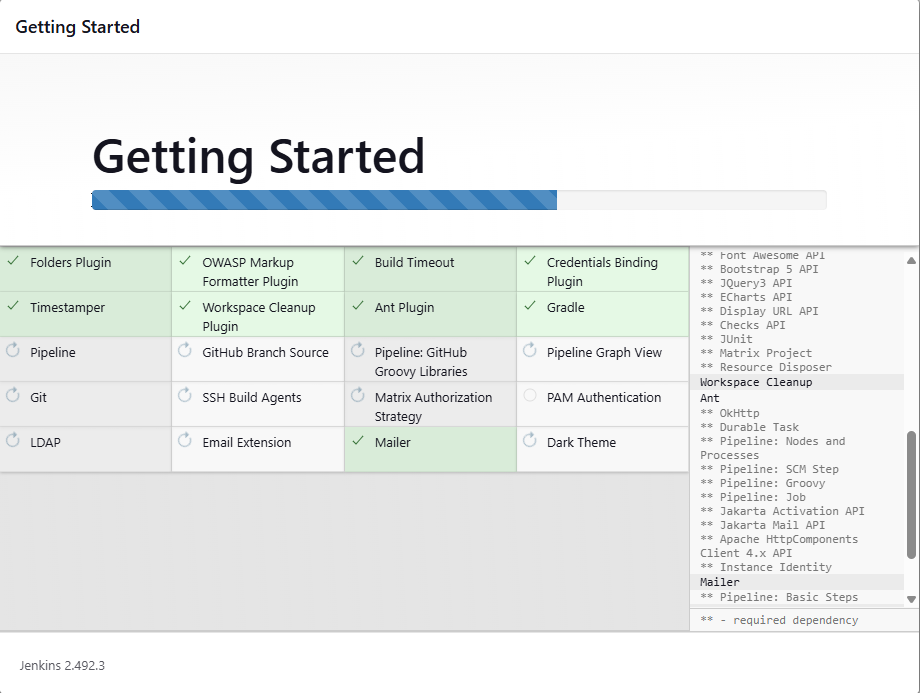

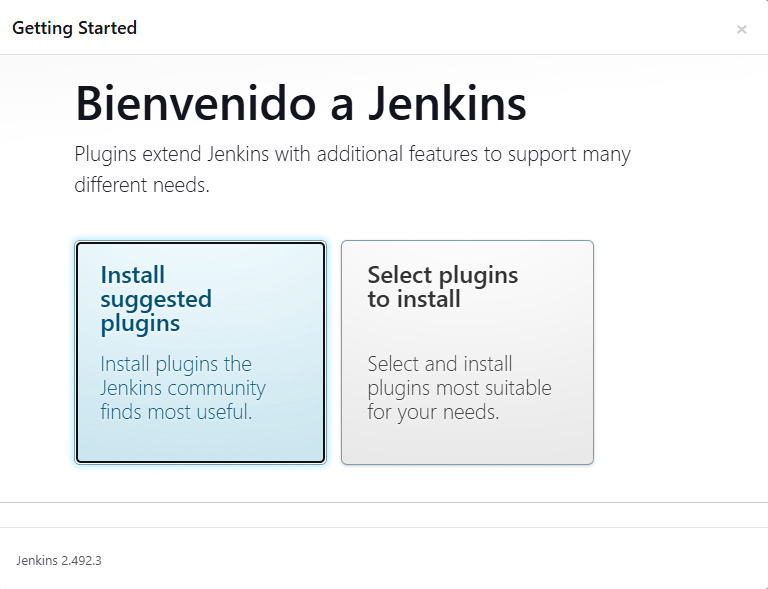

Selecciona los plugins recomendados y espera a que se instalen

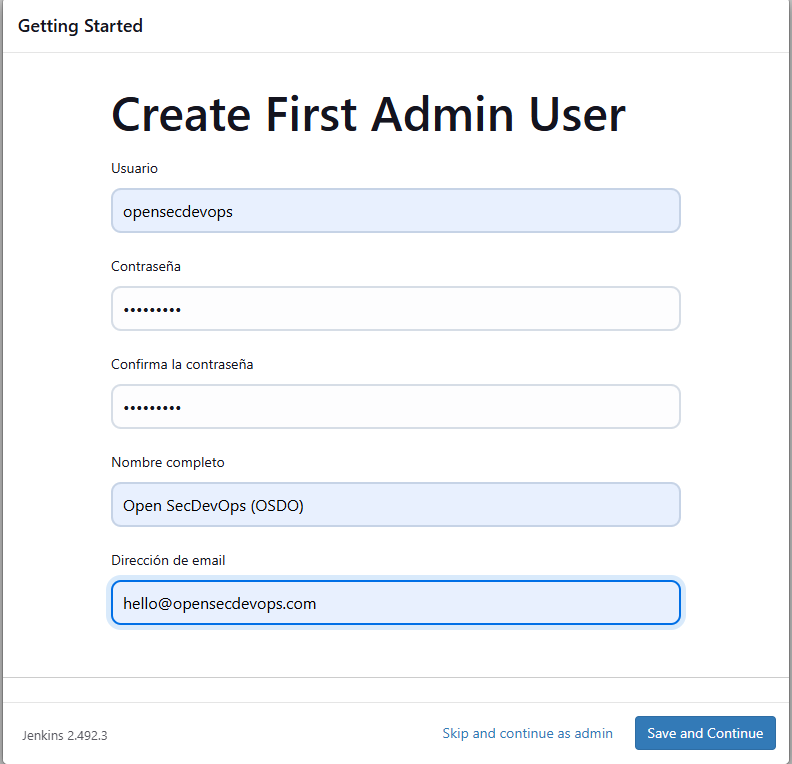

Crea un usuario con permisos de administrador
Configura la URL del sistema para PR, notificaciones por correo, etc

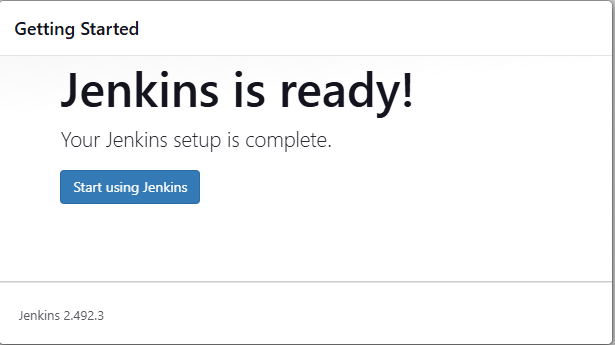

Configuración finalizada, ya podemos usar Jenkins.
Configuración nodo agente
Claves ssh

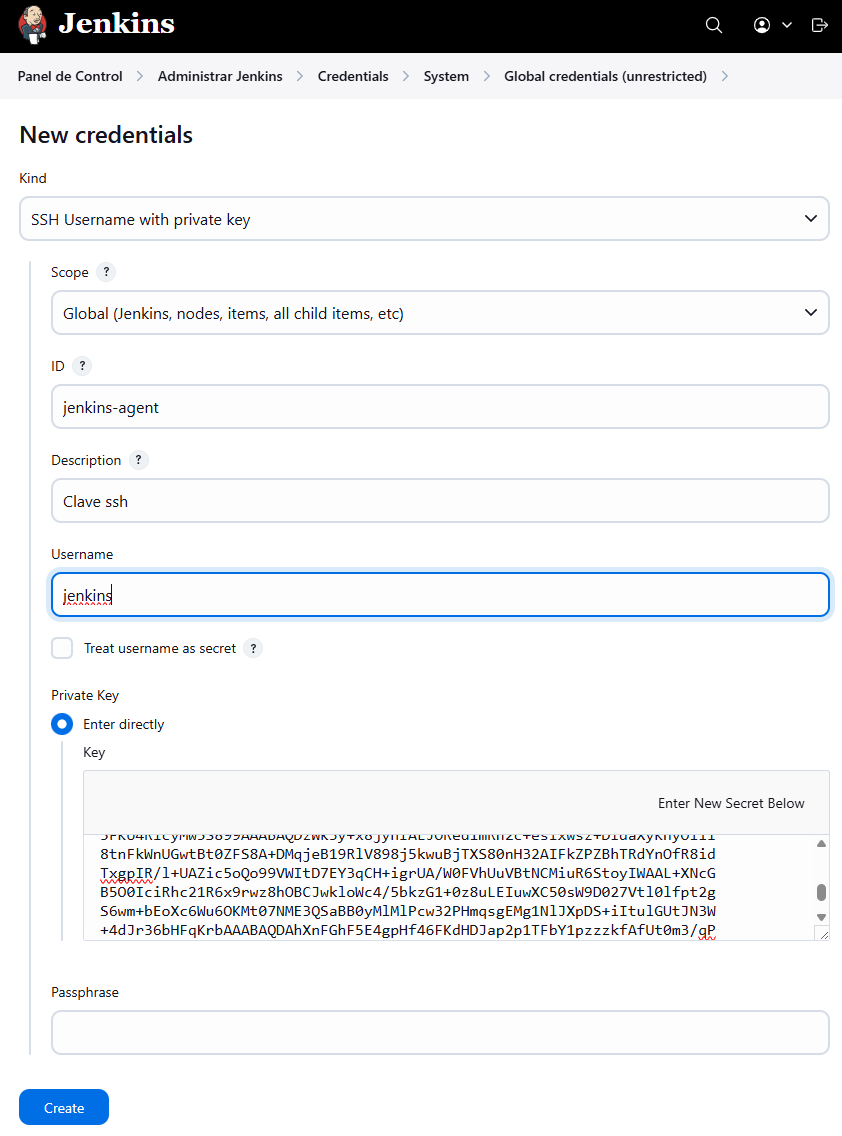

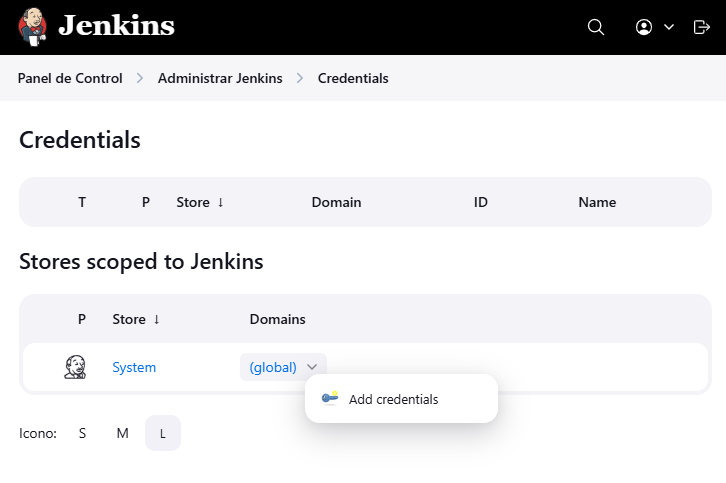

Para agregar las credenciales SSH en Jenkins, ve a Administrar Jenkins -> Credenciales. Añade una nueva credencial de tipo SSH con:
- ID de usuario:
jenkins - Clave privada: contenido de
jenkins_agent_keys/id_rsa
Agregar agente
A continuación vamos a conectar el agente que hemos levantado en el docker-compose, para ello nos dirigimos ha Adminstrar Jenkins -> Nodes.

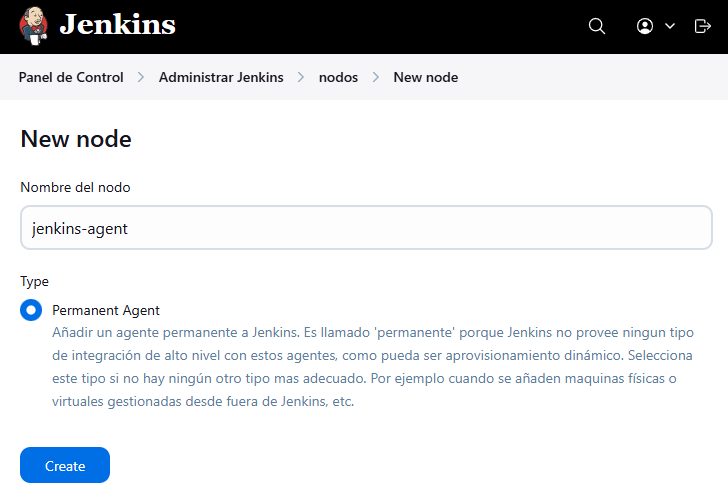

Hacemos click en + New Node y vamos a la creación de un nuevo agentes

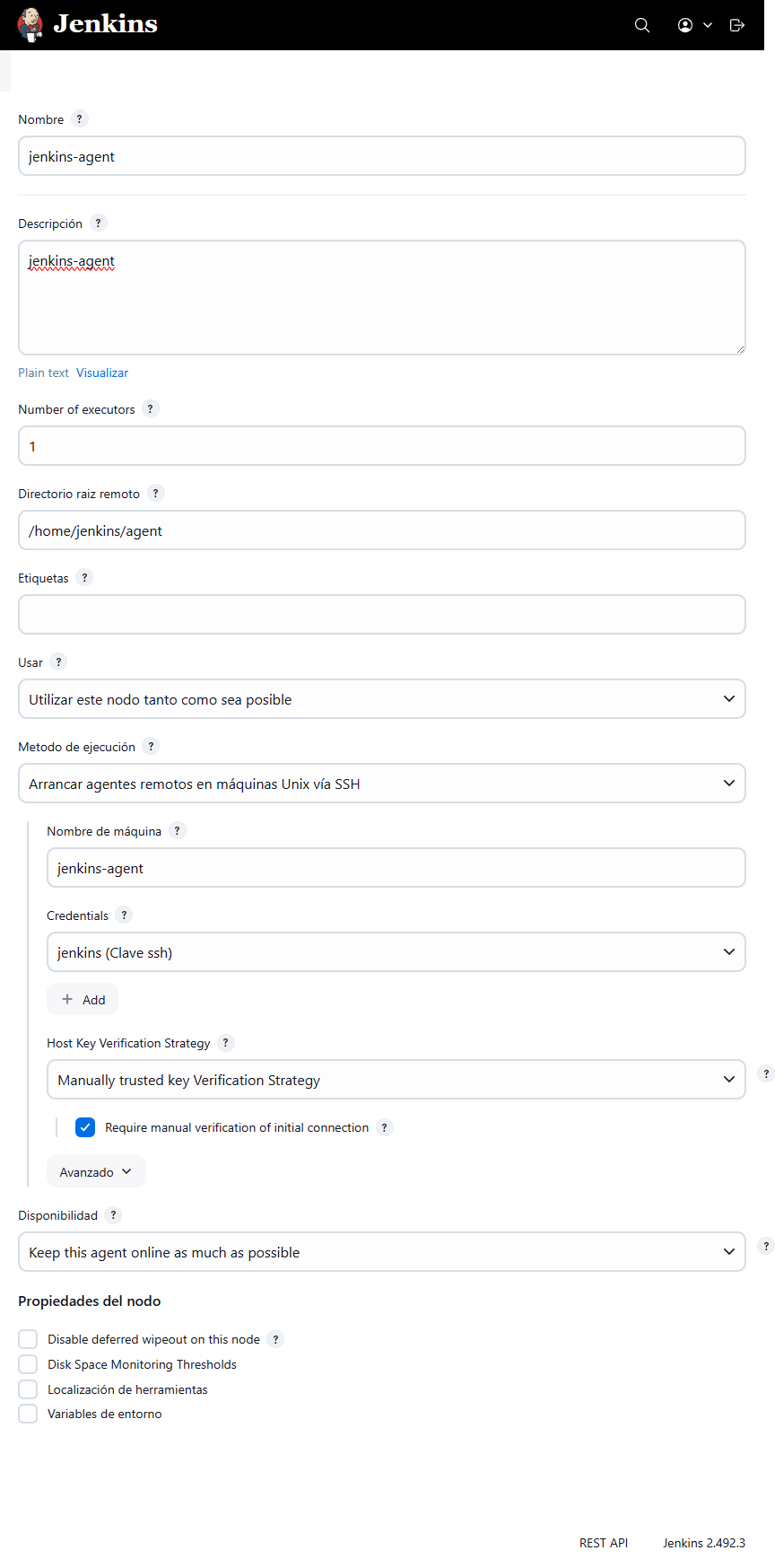

A continuación agregamos los datos del agente:
- Nombre
- Descripción
- Directorio raiz remoto (
/home/jenkins/agent) - Metodo de ejecución:
- Arrancar agentes remotos en máquinas Unix vía SSH
- Nombre de máquina (nombre del contenedor
jenkins-agent) - Host key verification strategy
- Manual trusted key verification strategy
- Require manual verification of initial connection

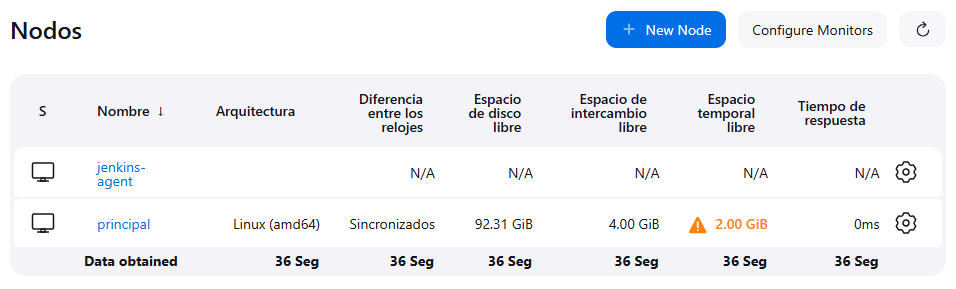

Vamos al listado de nodos y vemos que ya tenemos el nodo pero sin conectar.

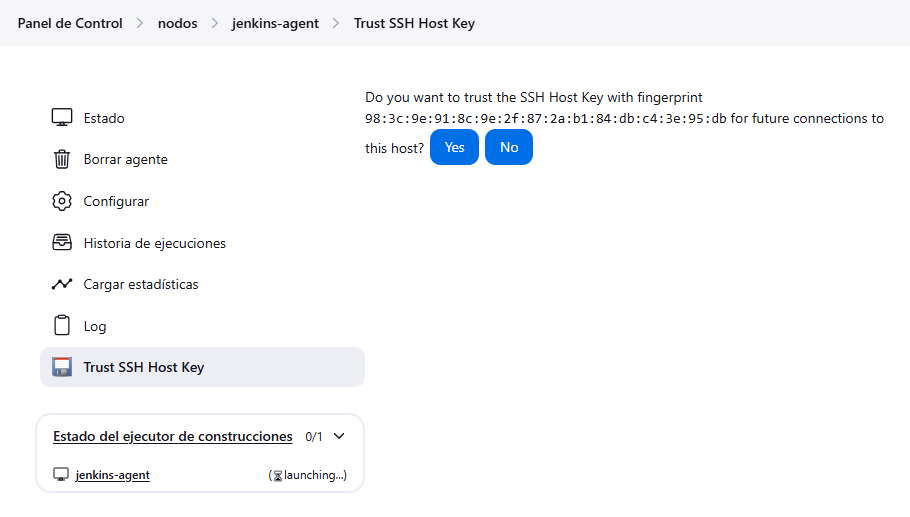

Entramos al nodo vamos al Trust SSH Host Key y aceptamos el hash de la conexión.

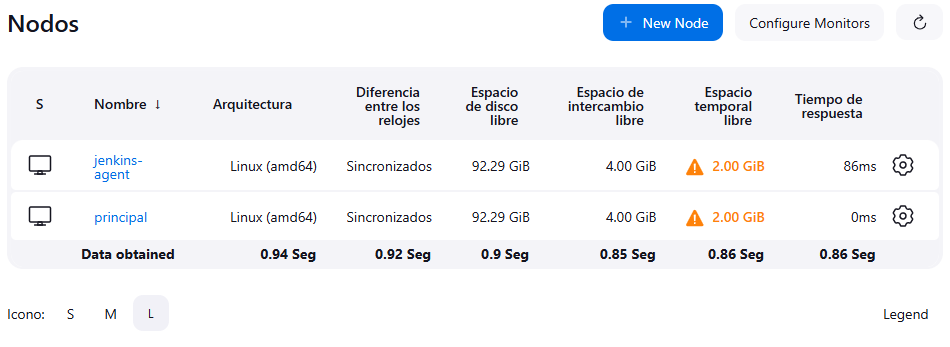

Ahora ya podemos ver el nodo conectado y usarlos en nuestros pipelines.
Conexión Gitlab
Para conectar Jenkins con Gitlab tenemos que seguir los siguientes pasos:
- Instalar plugin de Gitlab en Jekins
- Obtener un token de Gitlab del proyecto para asociarlo al plugin de Gitlab
- Activar la integración en Gitlab de Jenkins para el uso de Webhooks.
Instalación del plugin

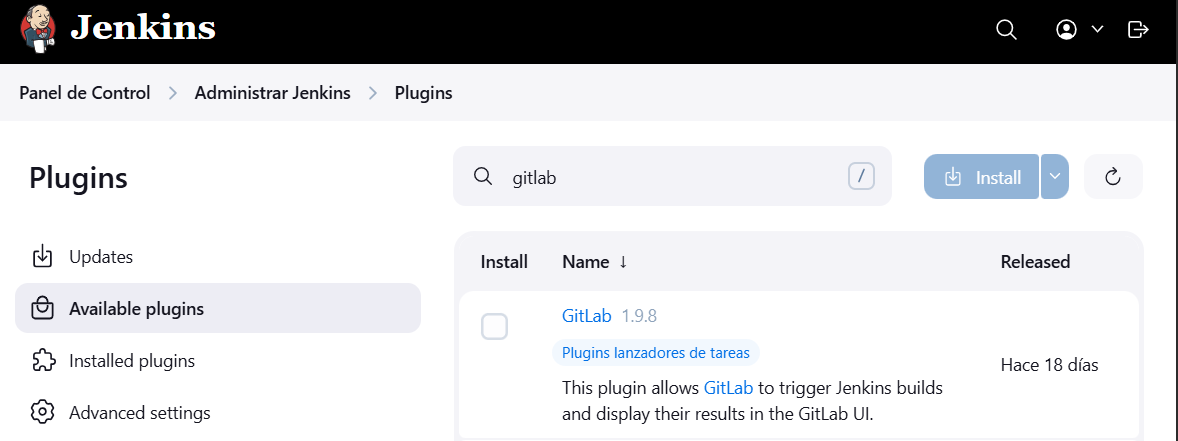

Para instalar el plugin de Gitlab, vamos a Administrar Jekins -> Plugins -> Available plugins aqui buscamos gitlab, lo selecionamos y le damos a instalar.

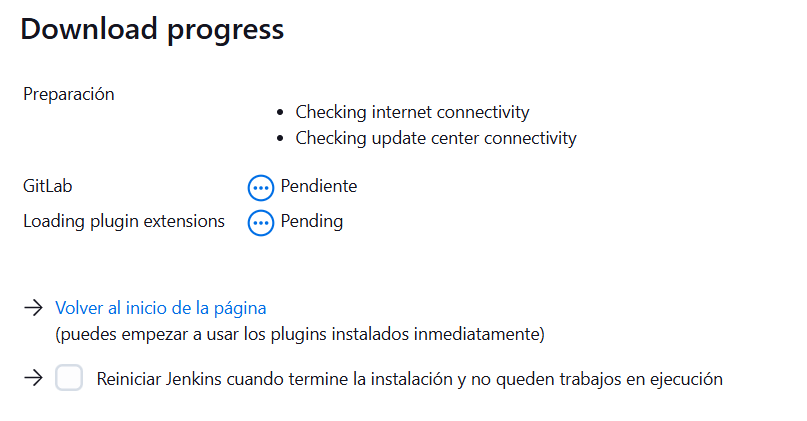

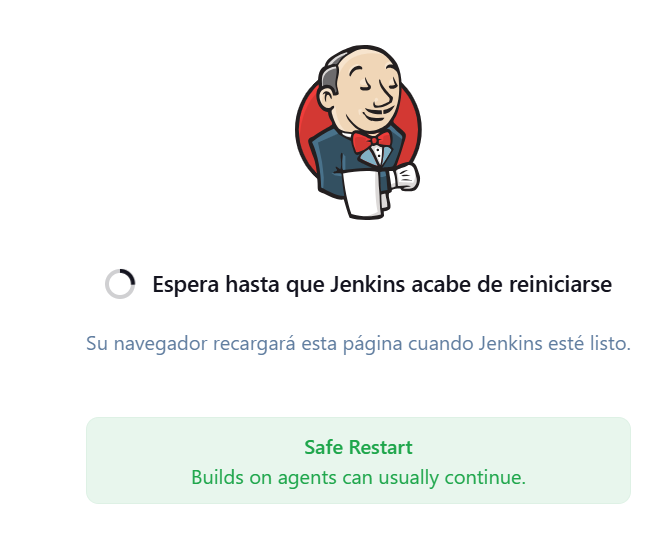

Nos aparecera una pantalla con el progreso y un boton de reiniciar Jenkins cuando termite para que se active el plugin.
Configuración del plugin

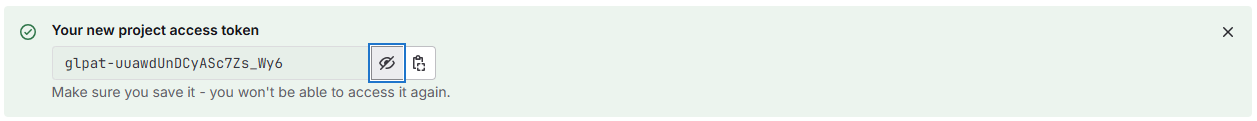

Lo primero que tenemos que hacer es obtener un token para podernos conectar a Gitlab desde Jenkins, si usamos el Free tier de Gitlab el token que necesitamos tiene que ser o personal o a nivel de proyecto si no esta en un grupo, si tenemos un grupo tendremos que usar uno personal.
- A nivel de proyecto vamos a
Proyecto -> Settings -> Access Token - A nivel de usuario vamos a
User Settings -> Access tokens

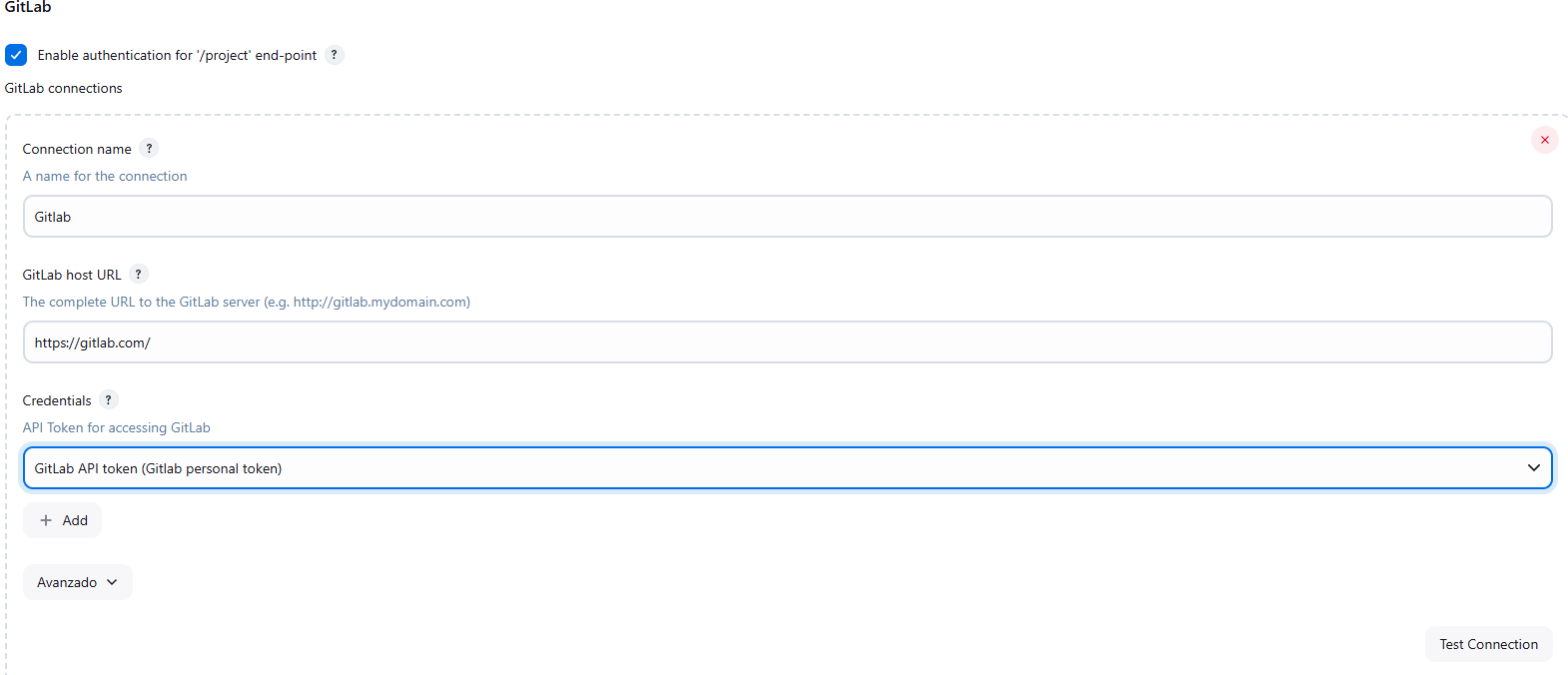

Una vez que tenemos el token vamos a Jenkins Administrar Jenkins -> System -> Gitlab y rellenamos los datos con el nombre de la conexión, url del servidor Gitlab y añadimos el token y probamos la conexión.
Configuración webhook

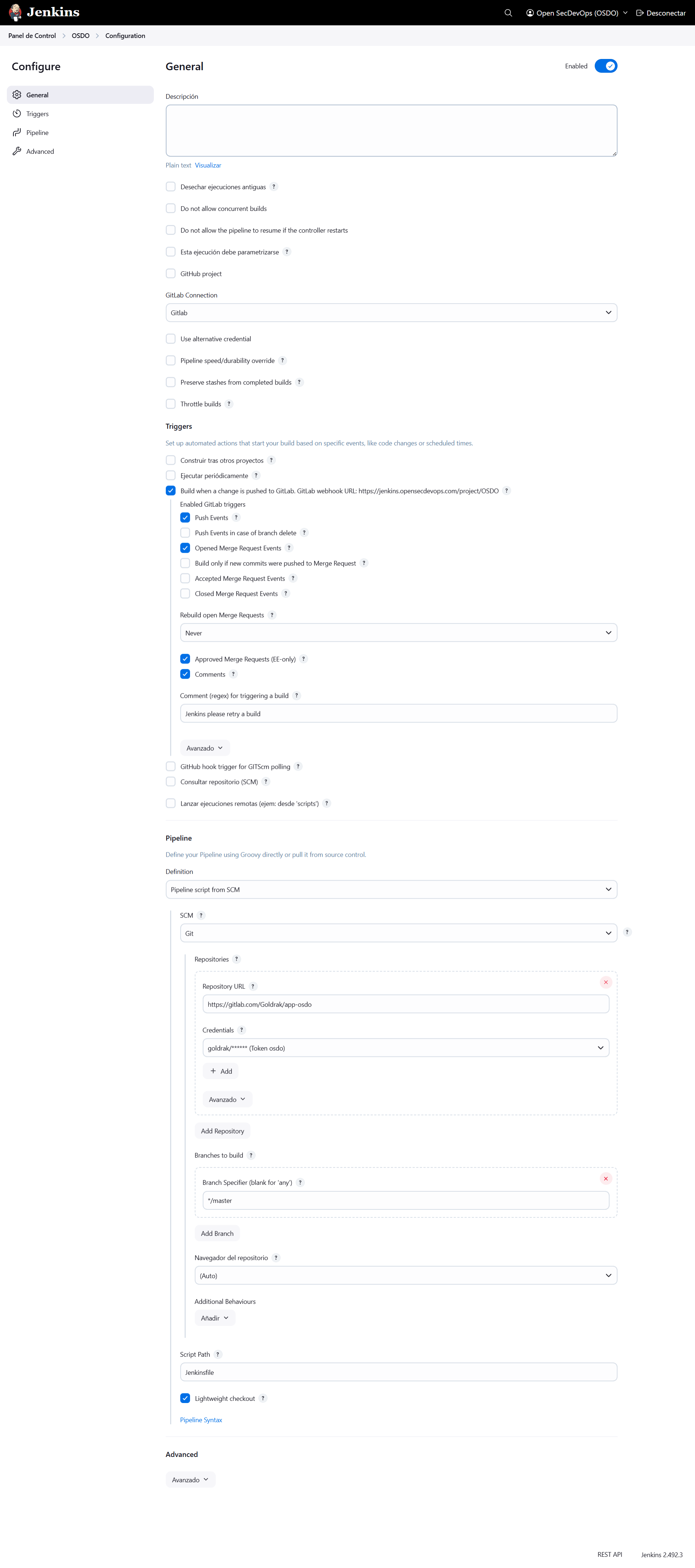

Para poder integrar Jenkins en Gitlab lo primero que tenemos que hacer es crear una nueva tarea, en nuestro caso vamos a Pipeline y en la configuración la realizaremos para que el pipeline funcione del Jenkinsfile que hay en el repositorio.
Tenemos que activar en los Triggers el webhooks Build when a change is pushed to GitLab. GitLab webhook URL: https://jenkins.opensecdevops.com/project/OSDO y configuramos los eventos que necesitemos.
En el Pipeline selecionamos la opcion Pipeline script from SCM en el SCM Git en el reposotiro la url de nuestro repositorio y creamos una nueva credencial con nuestro usuario y el token obtenido anteriormente.

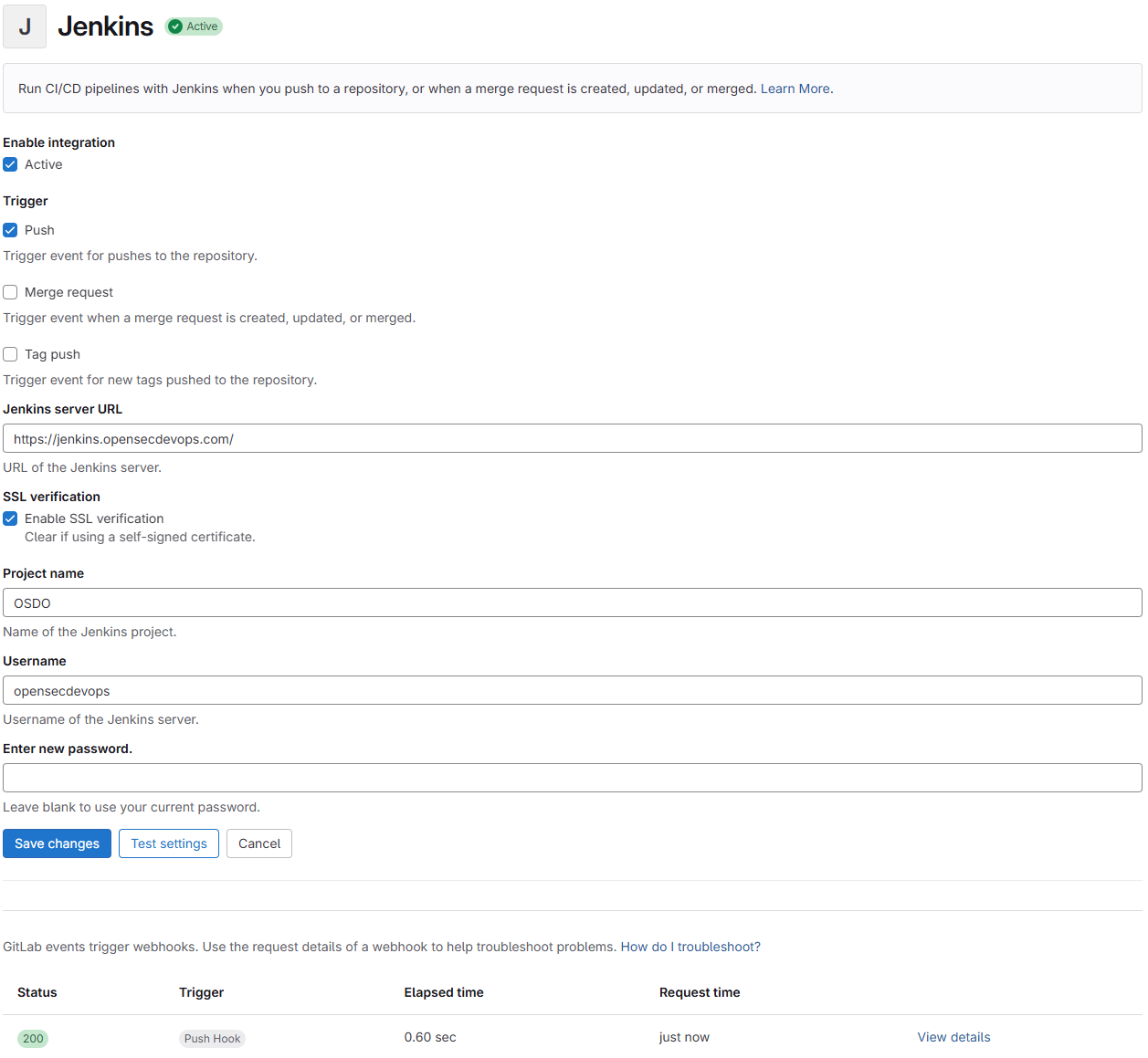

Ahora volvemos a Gitlab y vamos a Settings -> Integrations, buscamos Jenkins y le damos al boton + add
En la integración tenemos que agregar el nombre del proyecto de Jenkins, la url de Jenkins y el usuario y contraseña de Jenkins.
Ya puedes definir tu Jenkinsfile en el repositorio y comenzar a ejecutar pipelines automáticamente con cada push
